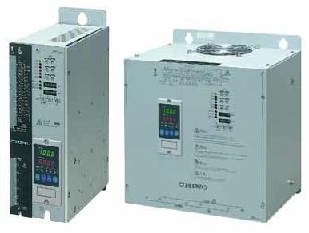

- 컴팩트한 일체형 구조
- 설정 통신 유닛 (옵션)을 준비 현재의 전압값, 전류값, 전력값 등의 측정 값 표시 각 파라미터 설정, 운전의 전환 조작 등이 가능합니다.
- 단선 경보 및 전류 제한을 표준 탑재
- 외부 변압기 사양 준비
- 6 암 제어를 채용
기종목록
| 제어 방식 | 정격전압 | 속단 퓨즈 | 형식 | 정격전류 | 정격전압 | 형식 | 정격전류 |
|---|---|---|---|---|---|---|---|
| 위상 제어 · 분주 제어 방식 | 200/220V | 無 | JW22010VA000 | 10A | 380/400/440V | JW4010VA006 | 10A |
| 無 | JW22020VA000 | 20A | JW44020VA000 | 20A | |||
| 내장 | JW22030VA000 | 30A | JW44030VA000 | 30A | |||
| 내장 | JW22050VA000 | 50A | JW44050VA000 | 50A | |||
| 내장 | JW220750VA000 | 75A | JW440750VA000 | 75A | |||
| 내장 | JW22100VA000 | 100A | JW44100VA000 | 100A | |||
| 내장 | JW22150VA000 | 150A | JW44150VA000 | 150A | |||
| 내장 | JW22200VA000 | 200A | JW44200VA000 | 200A | |||
| 내장 | JW22250VA000 | 250A | JW44250VA000 | 250A | |||
| 내장 | JW22300VA000 | 300A | JW44300VA000 | 300A | |||
| 내장 | JW22400VA000 | 400A | JW44400VA000 | 400A | |||
| 내장 | JW22500VA000 | 500A | JW44500VA000 | 500A |
※ 750A, 1000A, 의 경우 별도 문의 바랍니다.
사양
| 상수 | 삼상 | ||
|---|---|---|---|
| 정격 전압 | 200V AC(200V/220V/240V 스위치에서 선택) 400V AC(380V/400V/440V 스위치에서 선택) 460V AC 480V AC 중 하나 지정 변압기 사양 준비 |
||
| 정격 전류 | 10A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A 중 하나 지정 |
||
| 정격 주파수 | 50/60Hz(자동 선택) | ||
| 제어 방식 | 위상 제어 방식, 분주 제어 방식 | ||
| 피드백 방식 | 전압, 전류, 전력 피드백 | ||
| 외부 설정 입력 | 볼륨 신호(10kΩ 권장) | ||
| 외부 접점 입력 | 외부 신호 무전압 접점 또는 오픈 콜렉터 (외부 접점 용량 1mA 5V DC 이상) |
||
| 외부 CT 입력 | 정격 전류에 대하여 0~5A AC | ||
| 사용온도범위 | －10～55℃ | ||
| 사용 습도 범위 | 30~90%RH 다만 결로하지 않는 것 | ||
| 질량·외형 치수 | 10A, 20A | 약 5kg | H325×W100×D190mm |
| 30A, 50A | 약 8kg | H325×W200×D200mm | |
| 75A, 100A | 약 13kg | H325×W288×D220mm | |
| 150A~250A | 약 22kg | H325×W420×D240mm | |
| 300A~500A | 약 36kg | H495×W420×D240mm | |
| 설치 방법 | 패널 설치 | ||
