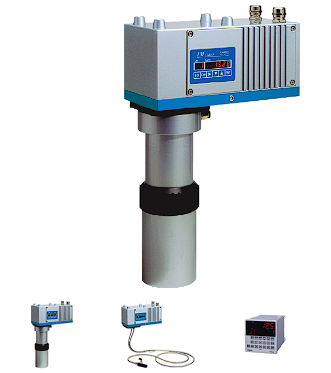

- 최대 10 파장까지를 분광하여 흡광도 측정이 가능
- 동시에 4성분까지 측정 가능
- 측정 대상에 따라 풍부한 기종
- 고속·고감도 측정, 멀티 연산
- 자기 진단 기능을 갖춘 간이 유지 보수 설계
- 컴팩트 설계로 공간 절약을 실현하고 있습니다.
기종목록
| 이름 | 형식 | |
|---|---|---|
| 미러식 반사형 | 일반 수분 용 | IRMA11□□ |
| 높은 수분 용 | IRMA12□□ | |
| 미량 수분 용 | IRMA13□□ | |
| 수분 ·두께 (색농도) | IRMA31□□□□ | |
| 수분 ·두께 (근적외선) | IRMA51□□□□ | |
| 수분 ·두께 (박막· 적외선) | IRMA52□□□□ | |
| 두께 · 도공량용 | IRMA7100□□ | |
| 박막 두께 · 도공량 | IRMA7200□□ | |
| 화이버식 (반사 · 투과) | 범용 수분·액체농도 | IRMA2100□□ |
| 높은 수분·액체농도 | IRMA2200□□ | |
| 수분 ·두께 (색농도) | IRMA41□□□□ | |
| 수분 ·두께 (근적외선도) | IRMA61□□□□ | |
| 수분 ·도공량 | IRMA8100□□ | |
설정 표시기
| 측정 방식 | 적외선 흡수식 ※수분·두께(색 농도) 사양은 가시·적외선 흡수식 |
|
|---|---|---|
| 측정 파장 수 | 최대 10파장 | |
| 측정 성분 수 | 최대 4성분 ※수분・두께(색농도) 사양은 색농도 외 최대 2성분 |
|
| 측정 거리·지름 | 미러식: | 측정 거리 200~400mm 측정 직경 50×50mm □ |
| 섬유식: | 렌즈 없음…φ20/15mm～φ40/50mm 렌즈 부착…φ20/25mm～φ40/100mm |
|
| 출력 신호 | ①아날로그 신호: 4~20mA DC, ±0.2%FS(부하 저항 500Ω 이하) ②통신 신호: RS-485(MODBUS)…표준 ③ 이더넷(LAN) |
|
| 출력 갱신주기 | 최속 28ms ※수분・두께(색 농도) 사양은 56ms |
|
| 표시・설정 | 데이터 표시, 설정값 표시, 각종 설정 키인 가능 | |
| 검량선 | 1~3차식 및 중회귀식 검량선 보정 기능 있음(1~2차 보정) |
|
| 검량선 수 | 99개(최대) | |
| 연산 기능 | 2색, 3색 비율 연산, 다중 회귀 연산 색 농도 연산(수분·두께(색 농도계)만) |
|
| 스무딩 연산 | 0~9.9초, 10~99초(임의 설정 가능) | |
| 교정 | 체커판으로 캘리브레이션 가능 | |
| 자기 진단 기능 | 자기진단 이상시, 접점 및 통신출력 | |
| 보정 입력 기능 | 외부 4~20mA DC(1입력)에서 측정 데이터 보정 실시(샘플 온도 보정, 기타) | |
| 접점 입출력 | 접점 입력(Di) 프리셋, 데이터 홀드, 리얼/스무드 전환 중 선택한 1종을 접점 입력으로 실시 접점 출력(Do) 자기 진단 기능(1b) 또는 상하한 경보(1a) 중에서 선택한 기능 출력 |
|
| 사용온도범위 | 0~50℃(45℃ 이상은 공냉용 에어 필요. 단, 에어는 계장용 드라이 에어로 에어 온도 약 30℃ 이하) | |
| 전원 | 24V DC (전원 유닛 IR-WEP에서 공급. 전원 유닛: 100~240V AC, 47~450Hz 대응) | |
| 소비 전력 | 약 30VA | |
| 연결 | 단자 접속(전선 관통 금물) | |
| 케이스 | 알루미늄 주물 | |
| 질량 | 약 4.3kg | |
| 설치 방법 | 볼트 매달기 방식(M8 볼트 4개) | |
| CE 마킹 | CE 마킹 적합 EMC 지령 EN61326＋A |
|
■ 설정 표시기
| 형식 | IRGMEG3R | IRGMEG3A | IRGMEG3S |
|---|---|---|---|
| 입력 신호 | RS-485(검출기와 접속), 최대 9대 접속 가능 | ||
| 아날로그 출력 | 아날로그 신호: 4~20mADC, 3출력 출력 1・2…부하 저항 600Ω 이하 출력 3…부하 저항 400Ω 이하 |
||
| 통신 출력 | RS-232C | RS-422A | RS-485 |
| 출력 스케일링 | 숫자 키패드 설정(0.1 단계) | ||
| 출력 갱신주기 | 통신 출력：28ms×검출기 대수 | ||
| 표시 | ①측정값 표시, □□□□.□(소수점 위치 가변) ②헤드 번호, CH.No., 파라미터 표시 |
||
| 스무딩 | 스무딩 연산 시의 스무딩 시간 설정／T＝0.1～99.9초 | ||
| 교정 조작 | 키 조작 또는 외부 접점에서 출력 체커판 삽입시 캘리브레이션 실시 | ||
| 홀드 프리셋 조작 | 키 조작 또는 외부 접점에서 표시·출력을 홀드나 프리셋 | ||
| 검량선 보정 | 입력된 검량선의 온라인 보정, 1~2차식 보정 | ||
| 외부 설정 기능 | 헤드 번호, CH.No., 캘리브레이션, 홀드, 프리셋 가능 | ||
| 알람 기능 | 설정 범위 밖에서 HCL 단자에 접점 출력(1 출력) | ||
| 자기 진단 | 검출기 자기 진단 이상시, 접점 출력(1b), 램프 표시 부착 | ||
| 전원 | 100~240V AC 50/60Hz | ||
| 소비 전력 | 최대 15VA | ||
| 사용온도범위 | 0~50℃ | ||
| 케이스 | 난연성 폴리카보네이트 | ||
| 설치 방법 | 패널 매립 설치 | ||
| 질량 | 약 0.6kg | ||
■ 화이버부
| 측정거리・지름 | 렌즈 없음 | φ20/15mm~φ40/50mm |
|---|---|---|
| 렌즈 포함 | φ20/25mm～φ40/100mm | |
| 섬유 길이 | 표준 1.5m, 최대 5m(반사형 섬유) 표준 2m, 최대 10m(투과형 섬유) |
|
| 섬유 보호 | 스테인리스 사관(반사형 섬유) 표면 테플론 처리(투과형 섬유) |
|
| 최소 굽힘 반경 | R100mm(반사형 파이버) R250mm(투과형 파이버) |
|
| 사용온도범위 ※1 | 0~150℃ | |
| 퍼지 에어 기능 | 렌즈 없음…5~20NL/min 렌즈 부착…퍼지 기능 없음 |
|
| 부속품 | 횡 설치 홀더, 플랜지 홀더 | |
