데이터 수집의 최첨단 고속성, 동시성, 발전성을 추구

• 최대 300 채널의 데이터를 0.1 초에서 수집 (USB 모델)
• 60 채널의 데이터를 0.05 초 메모리 카드에 기록 (이더넷 모델)
• 60 채널의 경보 연산을 0.05 초마다 실행
• 시리얼 통신 (RS-422A/RS-485)을 이용해 최대 1860 채널의 다점 계측
• 전용 간이 응용 프로그램 소프트웨어를 표준 장비 (USB 모델)

※전용의 간이 어플리케이션 소프트를 표준 장비하고 있습니다. (USB 모델)

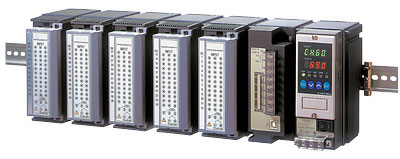

기종목록

기종		형식
입력 장치	아날로그 입력	KE331L-000
통신 장치	이더넷	KE3200-E00
	USB	KE3200-U00
전원 공급 장치	지시계 없음	KE3100-000
	지시계 있음	KE3101-000

사양

입력사양

측정 채널 수	60채널/1식, 12채널 단위의 유닛 구조로 12채널에서 60채널 증설
입력 종류	풀 멀티 레인지
	DC 전압	±10mV, ±20mV, ±40mV, ±80mV ±1.25V, ±2.5V, ±5V, ±10V
	DC 전류	수신 저항을 외장함으로써 대응 (별매)
	열전대	B, S, R, N, K, E, J, T, WRe5-WRe-26, W-WRe26, PlatinelⅡ, PtRh40-PtRh20, U, L
	측온 저항체 (측정 전류 400μA)	Pt100, JPt100
	디지털 입력(릴레이, 오픈 콜렉터 수신)
정밀도 정격	측정 범위의 ±0.1% ±1digit(K 열전대)
온도 드리프트	±0.01%FS/℃
측정주기	약 18ms/채널(약 18ms/60채널)
기준점 보상 정밀도	K, E, J, T, N, Platinel II	±0.5℃ 이하
	S, R, WRe5-WRe26, W-WRe26, U, L	±1℃ 이하
	단, B, PtRh40-PtRh20은 제외 (기준점 보상이 내부인 경우에는 상기 오차를 정밀도로 가산)
번 아웃	열전쌍 입력 및 측온 저항 대 입력에서 입력 신호의 단선을 결정. 입력마다 판정 있음/없음 선택 가능

일반사양

정격 전원 전압	100-240V AC 50/60Hz
소비 전력	최대 60VA(60채널의 경우
정상 작동 조건	주위온습도범위	0~50℃ 20~80%RH
	전원 전압	90~264V AC
	전원 주파수	50/60Hz ±2%
	자세	전후 3° 이내
정전 대책	EEPROM에 의해 설정 내용·교정 데이터를 유지
설치 방법	35mm 폭 DIN 레일 설치(연직 방향 설치)
질량	전원 유닛 약 600g 통신 유닛 약 300g 입력 유닛 약 700g
