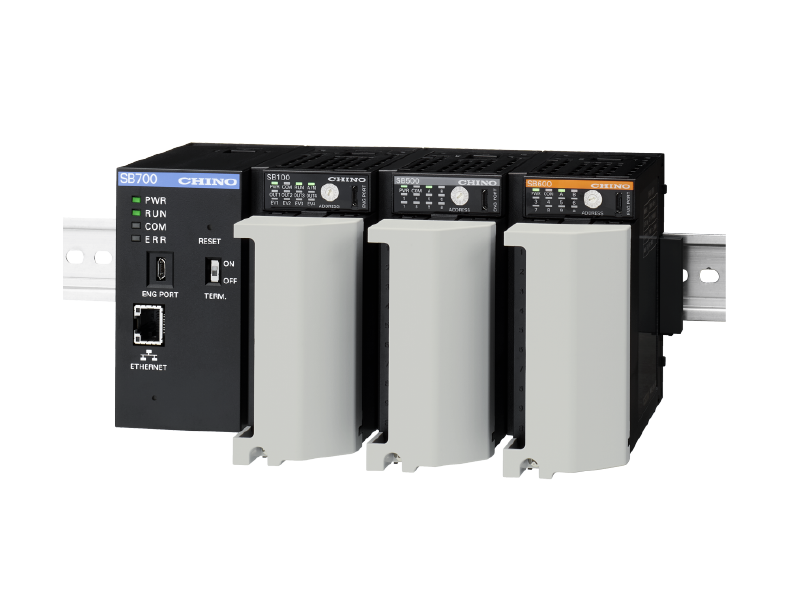

모듈형 컨트롤러 SB Series

모듈형 컨트롤러 SB 시리즈

SB시리즈는, PLC와의 프로그램리스 통신에 대응한 모듈 타입의 조절계입니다 자유로운 시스템 구성, 공간 절약·배선 절약, 데이터의 일원 관리, 고속 데이터 수집, 쉬운 유지보수성을 실현. 어플리케이션 소프트웨어(SB 설정 소프트웨어)에 의해 각 모듈의 설정이나 조작이 가능합니다. 통신 기능(RS-485, 엔지니어링 포트)을 모든 모듈에 표준 장비. 이더넷 통신에 의해 PLC와 프로그램리스 접속 가능한 커뮤니케이션 모듈을 준비해, 설비의 원격 제어・IoT화를 지원합니다.자유로운 시스템 구성, 공간 절약·배선 절약, 데이터의 일원 관리, 고속 데이터 수집, 용이한 메인터넌스성을 실현한 모듈형 조절계입니다. 어플리케이션 소프트웨어(SB 설정 소프트웨어)에 의해 각 모듈의 설정이나 조작이 가능합니다. 통신 기능(RS-485, 엔지니어링 포트)을 모든 모듈에 표준 장비. 이더넷 통신에 의해 PLC와 프로그램리스 접속 가능한 커뮤니케이션 모듈을 준비해, 설비의 원격 제어・IoT화를 지원합니다.

기본 납기 : 45일 이내

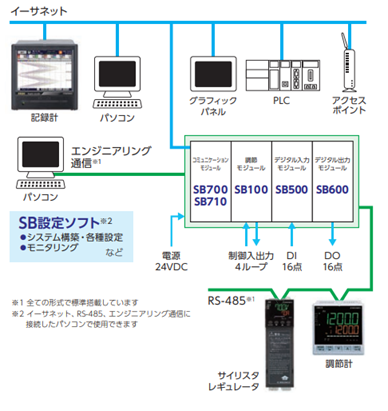

자유로운 시스템 구성

SB100(4 루프 조절계), SB500(디지털 입력), SB600(디지털 출력), SB700(이더넷 통신)을 준비. 필요한 모듈을 조합해 시스템 구축을 실시합니다.

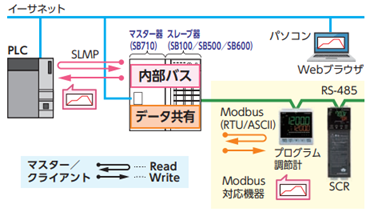

PLC 및 Modbus 장비와의 높은 친화성

PLC나 Modbus 대응 기기와 프로그램리스 통신에 대응합니다(SB710)

데이터 중앙 집중식/고속 데이터 수집

연결 모듈 전체에서 데이터 동기화 가능

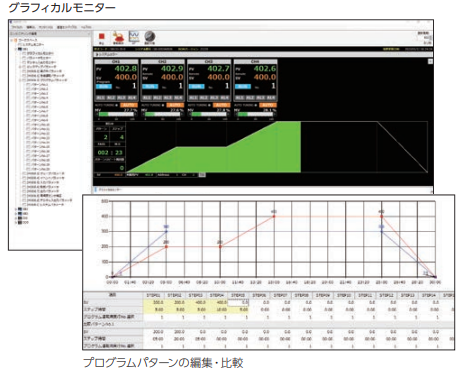

사용하기 쉬운 설정 소프트웨어

패널 마운트형 조절계와 같은 친숙한 화면 표시. 시스템 구축·파라미터 설정이나 프로그램 진행 상황의 확인, 기기 상태의 취득 등이 가능합니다.
프로그램 패턴은 임의의 패턴을 그래프에 표시하고 비교하면서 편집할 수 있습니다.

다운로드는 이쪽

기종목록

품명	형식	조정 출력 1/조절 출력 2	조정 출력 3/조절 출력 4
조절 모듈	SB111-00-0	온 오프 펄스 출력형	온 오프 펄스 출력형
	SB113-00-0	온 오프 펄스 출력형	전류 출력형
	SB115-00-0	온 오프 펄스 출력형	SSR 구동 펄스 출력형
	SB131-00-0	전류 출력형	온 오프 펄스 출력형
	SB133-00-0	전류 출력형	전류 출력형
	SB135-00-0	전류 출력형	SSR 구동 펄스 출력형
	SB151-00-0	SSR 구동 펄스 출력형	온 오프 펄스 출력형
	SB153-00-0	SSR 구동 펄스 출력형	전류 출력형
	SB155-00-0	SSR 구동 펄스 출력형	SSR 구동 펄스 출력형
디지털 입력 모듈	SB600-00-0
디지털 출력 모듈	SB500-00-0
커뮤니케이션 모듈	SB700-00-0
커뮤니케이션 모듈(마스터/클라이언트 기능)	SB710-00-0

입력 사양

입력 신호	열전대/측온저항체/직류전압/직류전류
측정 범위	열전대 15종, 측온 저항체 5종, 직류 전압 4종, 직류 전류 1종
정밀도 정격	±0.1%FS±1digit(상세 규정 있음)
입력 캡처주기	약 0.1초/4채널
제어 알고리즘	PID 제어(위치형/속도형)
제어주기	100ms/200ms/500ms
출력 형식	온 오프 펄스 출력형, 전류 출력형, SSR 구동 펄스 출력형
프로그램 기능	20 패턴/20 스텝(패턴 링크·반복 가능)
