■ 캐스케이드 제어에는 2 대의 조절계 (1차 조절계와 2차 조절계)가 필요합니다.

아래의 예에서, 제어 온도는 용기 내의 온도입니다.이 용기 내의 온도 (내부 온도)를 받을 조절계를 1차 조절계라 합니다.
한편 히터 온도 (외부 온도)을 제어하는 조절계를 2차 조절계라고 합니다. 1차 조절계의 MV값을 2 차조절계의 SV치로 사용합니다.

캐스케이드 제어계
	1차 조절계의 MV와 2차 조절계의 SV가 연동하여 움직인다.

■ 캐스케이드 제어의 세팅 방법
(설정 전에 동력 전원이 OFF로 되어 있음을 확인하시기 바랍니다.)<

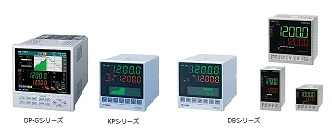

① 조절계의 선정 (추천 기종)

1차 조절계 : 계단식 상수 a, b, c를 사용할 때만 DP-G를 선정.
※ (참고)캐스케이드 상수의 설정 방법 2차 조절계 : "외부신호입력" 을 선정.
※ 1차측의 출력 신호와 일치합니다。

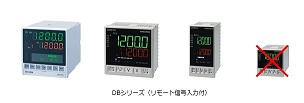

※ DB630 시리즈의 경우 외부신호입력 옵션이 없습니다. 따라서 2차 조절계로는 선택할 수 없습니다。

②필요한 부분의 배선

	↑ 2차 조절계의 후면 R / L 단자의 단락 및 외부신호 입력

• 2차 조절계에서 R / L 단자를 단락하십시오.。
• 1차 조절계의 출력 신호 (or 아날로그 전송 신호 (MV))와 2차 조절계의 외부신호입력을 연결하십시오.

③2차 조절계의 선정

• 다음 3 개를 설정하십시오。
  외부신호입력 스케일 H : 센서 스케일과 같다。
  외부신호입력 스케일 L : 센서 스케일과 같다。
  R / L 전환 : REMOTE로 설정합니다。
  ※설정 부분 DB600 → MODE c를 참조하십시오. DB1000 → MODE 1 MODE2를 참조하십시오。
• 1차 조절계를 사용 출력으로 변경하고 2차 조절계의 SV가 진동하는 경우는 원격 필터를 설정하고 진동을 제거하십시오.

④2 차 조절계의 PID 조정

• R / L 전환 로컬로 되돌립니다.
• 오토 튜닝 (AT)을 해야합니다. SV는 제어 온도 안정 시의 히터 온도가 이상적입니다.

⑤1 차 조절계의 PID 조정

• 2차 조절계의 R / L 전환 원격으로 하십시오.
• 1차 조절계의 오토 튜닝 (AT)을 해야합니다

  →  캐스케이드 제어의 구축
